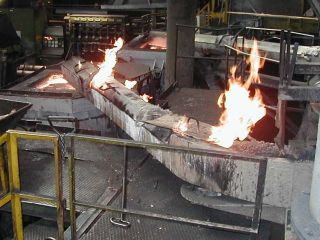

Kunde: Enzesfeld CARO Metallwerke AG
Die Energieverbrauchswerte - wie Strom, Gas, Wasser und Wärmerückgewinnung - einer Industrieanlage werden direkt bei der Einspeisung bzw. an den Verbrauchern erfaßt, an eine zentrale Stelle übertragen und dort gespeichert und für die weitere Datenverarbeitung vorbereitet. In einer Visualisierung auf einem PC werden die Werte als Liniendiagramme angezeigt und in Form von Protokolllisten ausgegeben.
Features der Meßwerterfassung
- Überwachung und Protokollierung der Verbrauchswerte
- Datenübertragung über CAN-Bus
- Übersichtliche Darstellung der aktuellen Meßwerte (nach oben)
Aufbau der Meßwerterfassung
Durch dezentrale Peripheriesysteme werden in den Schwerpunktbereichen die Impulsausgaben der Messeinrichtungen erfasst und über Datenleitungen in der Zentraleinrichtung gesammelt.
Im Steuerungssystem erfolgt bereits die Umrechnung in Momentanwerte
und Verbrauchswerte unter Berücksichtigung des
Viertelstundentaktimpulses. Diese Ergebnisse werden mit einem
Zeitstempel versehen und über eine RS232 Schnittstelle an die
Visualisierung zur Darstellung und Ausgabe weitergeleitet.
Die Hauptmengen werden in einem Übersichtsbild als Balkengrafik direkt angezeigt. Sämtliche Messwerte werden in Liniendiagrammen visualisiert und in Protokollform ausgegeben. Zur optischen und akustischen Ausgabe für die Höchstverbrauchsgrenze wird eine Ampelsteuerung und eine Hupe angesteuert.
Die Parametereinstellungen für die Umrechnung der Messimpulse in Analogmesswerte erfolgt über ein abgesetztes Bedienfeld.
Die Anmeldung zur Parametereinstellung wird ebenso protokolliert, wie die Abschaltung von großen Verbrauchern.
Das Energieerfassungssystem wurde bereits für die Energieoptimierung mit Verbraucherabschaltung vorbereitet und soll nach genauer Analyse der Verbrauchswerte und des Verbrauchsverhalten als nächste Ausbaustufe erfolgen.(nach oben)
Technische Daten
Anzahl der Stationen

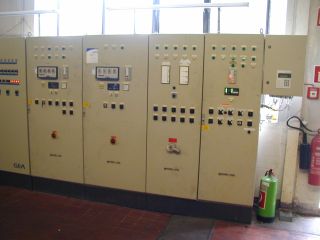

- Niederspannungsverteiler
- Kesselhaus
Steuerungssystem
- Zentraleinheit - Bernecker & Rainer System 2005
- Peripherie - Bernecker & Rainer System 2003
Eingangssignale
- Impulseingänge von den Messeinrichtungen
- Signal für die Abschaltung
- Viertelstundentaktimpuls zur Berechnung und Synchronisation
Ausgangssignale
- Ampelsteuerung für Verbrauchshöchstwerte
- Hupenansteuerung bei höchster Warnstufe
Auswertung der Signale
- Umrechnung der Messimpulse mittels Software zu Momentanwerten für die Diagrammdarstellung
- Zählerdifferenzwerte abhängig vom Viertelstundentaktimpuls
- Abfrage der Grenzwerte für Verbrauchshöchstwerte und Ansteuerung der optischen und akustischen Anzeigegeräte
Bedienung
- Das Bedienfeld Panelware P127 stellt die Bedien- und Eingabeeinheit für Parameter und Grenzwerte dar, ebenso werden alle Anlagenzustände angezeigt.
Datenübertragung
- CAN-Bus System - alle Steuerungsysteme und das Bedienfeld werden über das CAN-Bus-Protokoll angesteuert
Datenvisualisierung
- Visualisierungssystem mit Diagrammkurven, Alarmlisten und Protokollierung
Datenarchivierung
- Die Daten werden in Tagesdateien und Protokolldateien gespeichert, eine Ausgabe im Excel-Format ist ebenso realisiert
