Kunde: Team Ing. Gruber GmbH

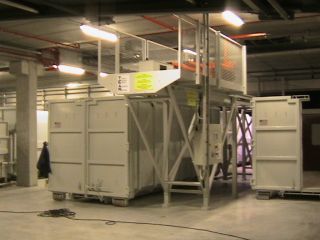

In einer Druckerei übernimmt die Anlage von einem
automatisiertem Transportwagen Behälter mit leeren
Papierrollen. Diese werden durch einen schienengeführten Wagen
in einen Container entleert,
dabei wird der Füllstand im
Container gemessen und
überwacht, und bei vollem Container
wird eine SMS zur
Benachrichtigung abgeschickt. Beim Containerwechsel
geht die Anlage in Warteposition, danach ist die Anlage wieder
im automatischen Normalbetrieb.
Features der Automatisierung
- Datenübertragung über Ethernet
- Kopplung an übergeordnetes Prozeßleitsystem über diskrete Kontakte
- Alarmierung im Störungsfall
- Bedienung und Darstellung der aktuellen Anlagen-Informationen über Touch-Screen (nach oben)

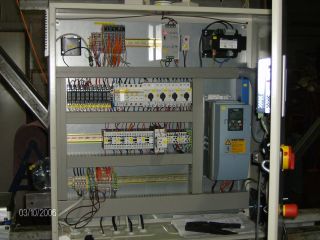

Aufbau der Steuerung
Die Steuerung der Anlage ist für einen vollautomatischen Betrieb ausgelegt, wobei aber auch ein SPS-gesteuerter Handbetrieb realisiert ist. Die Bedienung erfolgt über einen Touch-Screen auf welchem auch der Anlagenstatus und etwaige Störmeldungen angezeigt werden und über den die Parametrierung vorgenommen werden kann.
Nach dem Einschalten der Anlage muß nur eine Initialisierungsfahrt eingeleitet werden, damit die Anlage in einen definierten Zustand gelangt, danach befindet sie sich im automatischen Normalbetrieb, dies ist auch nach einer Störung, bzw. dem Handbetrieb notwendig.

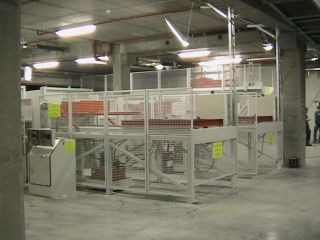

Die Anlagen gibt es in einigen Varianten (mit
motorbetriebenem bzw.
hydraulisch gesteuertem Wagen), wobei
meist einige Anlagen zu einer Einheit gehören. Dabei
übernimmt eine Steuerung dann die Masterfunktion, d.h. sie
überwacht die Notaus-Kette, welche auf alle Anlagen wirkt und
ist mit dem GSM-Modem zur Benachrichtigung im Störungsfall und
bei vollen Containern ausgerüstet.
Die Kommunikation zwischen der Master-Steuerung und den Slave-Steuerungen erfolgt über eine Ethernet-Verbindung, zwischen den Steuerungen und dem übergeordneten Leitsystem über diskrete Signale.
Für den Containerwechsel gibt es eine Steuerungsbirne für den ausführenden LKW-Fahrer mit Ampelsignalisierung.
(nach oben)Technische Daten
Anzahl der Stationen
- Ein Master
- Mehrere Slaves
Steuerungssystem
- Zentraleinheit - Bernecker & Rainer System Power Panel 5"-TouchScreen
- I/O-Peripherie - Bernecker & Rainer System X20
Eingangssignale
- Positionsschalter - induktive Näherungsschalter
- Überwachungs- und Rückmeldesignale
- Bedientasten
- Analoge Füllstandsmessung (Lasermessung)
- Signale von Leitsystem
Ausgangssignale
- Ansteuerung der Motoren, Pumpen, Ventile
- Signallampen
- Signale an Leitsystem
Bedienung und Visualisierung
- Handbetrieb und Parametrierung über TouchScreen
- Darstellung des Anlagenzustandes, Alarm- und Zustandshistory am TouchScreen
- Containerwechsel über Steuerbirne mit zwei Tasten
- Ampelsignalisierung für LKW-Fahrer auf der Steuerbirne
Datenübertragung
- Ethernet-Bus - Freigabesignal von Master- an Slave-Steuerungen, Meldungen für SMS-Benachrichtigungen von Slaves an Master.
